Рекомендуем
Однокомпонентный состав для защиты арматуры от коррозии и повышения адгезии к основанию ремонтного материала, созданный с применением нанотехнологий.
Соответствует CTБ 1263-2001.
Соответствует CTБ 1263-2001.
Подробнее
Характеристики
| Скорость набора прочности | за 24 ч >20 МПа (быстротвердеющие) |
| Мин. толщина нанесения, мм | 2 |
| Крупность заполнителя, мм | ≤1 (грунтовочные) |
Все характеристики
Описание
В чем особенность материала SikaEmaco P 5000 AP?
Материал SikaEmaco P 5000 AP (активный праймер) имеет двойное действие: с одной стороны, вновь восстанавливает высокую щёлочность, и таким образом пассивирует стальную арматуру, а с другой стороны, активно действующие ингибиторы долговременно защищают арматуру. Кроме того, материал может использоваться в качестве универсального адгезионного состава для всех ремонтных материалов серии SikaEmaco.SikaEmaco P 5000 AP - готовый к применению материал в виде сухой смеси на основе портландцемента, мелких кварцевых песков, редиспергированного полимерного порошка и специальных добавок.
При смешении с водой получается пластичный раствор. Этот раствор может быть нанесён кистью на очищенную арматуру или же нанесён с помощью щётки в качестве адгезионного слоя на подготовленное и слегка влажное основание.
Область применения
Материал SikaEmaco P 5000 AP используется в качестве антикоррозийного покрытия:- в случае если открытая стальная арматура должна быть перекрыта слоем ремонтного раствора толщиной менее 20 мм;
- при ожидаемой хлоридной агрессии;
- при проблемных основаниях и/или в критических условиях, при которых предписана дополнительная защита;
- при применении материала SikaEmaco N 5200 для восстановления защитных слоев с оголенной арматурой;
- в случае если временные рамки на строительной площадке не позволяют произвести немедленное перекрытие очищенной стальной арматуры ремонтным составом.
Преимущества
- материал соответствует всем международным нормам защиты стальной арматуры в ходе выполнения работ по ремонту бетона;
- отличные свойства, сдерживающие развитие коррозии, путём восстановления высокого значения pH;
- дополнительная гарантия долговременной защиты от коррозии посредством активно действующих ингибиторов коррозии;
- содержание специальных полимерных добавок значительно увеличивают адгезию с арматурой и бетоном;
- полностью совместим со стальной арматурой, бетоном и ремонтными растворами;
- быстро схватывается, что сокращает технологические перерывы и в конечном итоге снижает производственные расходы на строительной площадке;
- может использоваться в качестве адгезионного состава для улучшения сцепления материалов серии SikaEmaco на сложных основаниях при нанесении слоёв большой толщины;
- светлый цвет позволяет производить контроль применения на строительной площадке;
- практичная упаковка (ведро), которая может быть закрыта после использования, а также применена в качестве ёмкости для смешивания;
- малое содержание хроматов (Cr [объём] < 2 частей на миллион частей) делает материал экологически безопасным.
Упаковка
Материал SikaEmaco P 5000 AP поставляется в пластиковых герметично закрываемых вёдрах по 4 кг и 15 кг.Расход материала
В качестве средства для защиты арматуры от коррозии
Примерно 1,5 кг сухой смеси на 1м2 при толщине слоя 1мм. Общее количество для 2 мм покрытия: примерно 2-3 кг сухой смеси на 1м2.В качестве адгезионного слоя
Примерно 2-3 кг сухой смеси на 1м2.Эти данные являются ориентировочными. Точный расход зависит от многих факторов и может быть рассчитан только на месте производства работ методом пробного применения.
Характеристики
| Скорость набора прочности | за 24 ч >20 МПа (быстротвердеющие) |
| Мин. толщина нанесения, мм | 2 |
| Крупность заполнителя, мм | ≤1 (грунтовочные) |
| Температура применения, °С | от +5 до +35 |
| Спец. параметры | антикоррозийное покрытие / адгезионный состав |
Документы
Указания по применению
Предварительная подготовка основания
Стальная арматураНеобходимо удалить все коррозийные явления с бетонного основания и со всей стальной арматуры методом пескоструйной обработки до степени очистки Sa 2½, согласно стандарту ISO 8501-1.
Бетон
При применении материала SikaEmaco P 5000 AP в качестве адгезионного состава основание должно быть чистым, прочным и способным нести нагрузку.
Особо плотные, гладкие основания и не способные нести нагрузку слои (например, загрязнения, старые покрытия, защитные слои от испарений, водоотталкивающие материалы или цементное молоко), а также повреждённые бетонные поверхности должны быть предварительно обработаны соответствующими методами, например, с помощью пескоструйной или водоструйной установки.
Предварительно подготовленное основание необходимо увлажнять в течение не менее 3-ч часов до нанесения материалов. Поверхность должна быть влажной, но при этом следует избегать образования луж.
Приготовление материала
Добавить сухую смесь SikaEmaco P 5000 AP в воду, которая должна находиться в соответствующей чистой ёмкости для смешивания, и смешивать спиральной насадкой на низкооборотной дрели или перфораторе.Процесс смешивания также может производиться вручную. Смешивание необходимо продолжать до получения однородной, пластичной массы, не содержащей комков.
Дать раствору отстоятся в течение примерно 5 минут, а затем ещё раз перемешать. При необходимости, для получения желаемой консистенции, можно добавить ещё немного воды, однако, не следует превышать максимальное количество воды. Количество воды затворения: примерно 0,19 - 0,20 литров на 1 кг сухой смеси, в зависимости от необходимой консистенции.
Нанесение покрытия / адгезионного слоя
Температура основания и окружающей среды во время обработки и в течение последующих 12 часов: не ниже + 5°С и не выше + 35°С.В качестве защиты арматуры от коррозии

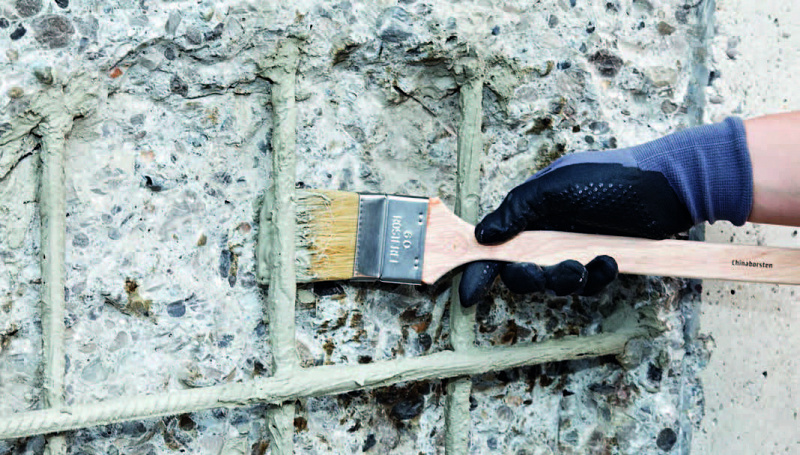

Нанести замешанный материал при помощи мягкой кисти на всю площадь подготовленной арматуры. Толщина слоя должна составлять минимум 1 мм (расход примерно 1,5 кг/м2).
В случае, когда первый слой высыхает до слегка влажного состояния (после примерно 90 – 120 минут), необходимо нанести густой второй слой, толщина которого вновь составляет примерно 1 мм.
Важно помнить, что перед нанесением ремонтного раствора, материал SikaEmaco P 5000 AP должен твердеть в течение примерно 2 часов (при + 20°С). При последующем нанесении механическим набрызгом покрытие должно полностью отвердеть, (минимум 8 часов при + 20°С).
В качестве адгезионного слоя
Нанести смешанный материал с помощью жесткой щётки на подготовленное влажное основание (расход примерно 2-3 кг/м2). Последующая укладка свежего ремонтного материала производится, следуя правилу «мокрое по мокрому». При любых условиях необходимо избегать высыхания адгезионного состава. В случае высыхания материала SikaEmaco P 5000 AP, нанести второй слой поверх высохшего.
Время схватывания и набора прочности в большей степени зависит от условий окружающей среды.
Последующий уход
Время затвердевания в большой степени зависит от условий окружающей среды. Ещё не отвердевший материал следует защищать от воздействия воды.Очистка рабочего инструмента
Инструмент следует очистить водой непосредственно после использования. В случае затвердевания материала возможна только механическая очистка путём соскабливания.ВНИМАНИЕ!
- Запрещается применять материал SikaEmaco P 5000 AP при температуре ниже + 5°С и выше + 35°С;
- запрещается добавлять цемент, песок или другие компоненты, изменяющие свойства материала;
- запрещается разбавлять водой раствор, в кот-ром начался процесс схватывания.
Инструкция по безопасности
При применении материала SikaEmaco P 5000 AP необходимо соблюдать общеизвестные меры безопасности, которые действуют при работе с химической продукцией. После окончания или прерывания работ следует тщательно вымыть руки.Материал SikaEmaco P 5000 AP содержит цемент. При соприкосновении с водой происходит щелочная реакция. В связи с этим возможно раздражение кожи или химические ожоги слизистой оболочки глаз, поэтому следует избегать длительного контакта с материалом. При соприкосновении с глазами, необходимо немедленно тщательно промыть их водой, после чего обратиться к врачу. При соприкосновении с кожей необходимо немедленно снять загрязнённую одежду и вымыть кожу большим количеством воды с мылом. Следует использовать соответствующие защитные перчатки (например, хлопчатобумажные перчатки, пропитанные нитрилом). При попадании внутрь следует немедленно проконсультироваться с врачом, предоставив информацию о свойствах материала. Хранить в недоступном для детей месте.
