Эпоксидная смола MasterInject 1360

Применение низковязких инъекционных смол требует высокой квалификации и специальной подготовки сотрудников. Ввиду того, что условия на строительной площадке и требования к применению в значительной степени варьируются, лицу, использующему данный материал, необходимо уточнять их у инженера по технадзору / заказчика.

Подготовка поверхности

Трещины необходимо очистить от грязи и пыли. Боковые поверхности трещин могут быть влажными (за исключением тех случаев, когда состав подается самотеком), но они должны быть чистыми, и на них не должно быть грязи. Перед инъектированием распланируйте размещение пакеров.

Применение пакеров

При инъектировании под большим давлением используйте пакеры различных типов.
В зависимости от ширины трещины необходимо прорубить отверстия с обеих сторон линии трещины под углом 45° к поверхности. Отверстия должны располагаться на расстоянии 5-10 см от трещины и быть достаточно глубокими, чтобы они могли пересечь плоскость трещины ройти через плоскость трещины.
Расстояние между отверстиями не должно превышать половины толщины конструкции или 60 см, соответственно, рис.1.
Удалите пыль, образовавшуюся во время бурения, и продуйте отверстия. Вставьте пакеры в подготовленные отверстия, затяните и плотно зафиксируйте их. Трещину и места сопряжения пакеров с поверхностью бетона необходимо герметизировать материалами при помощи шпателя или мастерка во избежание утечки смолы из отверстий трещин, рис.1
- MasterSeal 590/MasterFlow 920 AN для инъекции в трещины через 30 - 60 минут или на влажные поверхности,
- соответствующие составы/шпатлевки на эпоксидной основе MasterBrace/MasterFlow для инъекции в трещины под высоким давлением примерно через 24 часа.

Рисунок 1. Пакеры, установленные вокруг трещины и
герметизированные эпоксидным клеем MasterBrace или
MasterFlow

Наклеиваемые пакеры на бетонную поверхность

Расположение пакеров необходимо определить перед установкой. В зависимости от размера трещины инъекционные пакеры необходимо установить на расстоянии 15 – 50 см друг от друга по всей длине трещины. Для закрепления пакера к бетону нанесите небольшое количество необходимого эпоксидного состава/ шпатлевки MasterBrace/MasterFlow вокруг основания пакера.
Начинайте устанавливать пакеры с одного конца трещины и повторяйте эту операцию, пока трещина не будет пройдена вся.
Необходимо тщательно нанести эпоксидную шпатлевку вокруг основания пакера, и закрыть саму трещину слоем состава не менее 3 мм.
Герметизацию производить при помощи соответствующего эпоксидного состава/ шпатлевки MasterBrace / MasterFlow или используйте материалы MasterSeal 590/ MasterFlow 920 AN при необходимости проведения быстрых работ по инъектированию (через несколько часов после герметизации трещины и пакеров). Рекомендуется, чтобы уплотнение колпачка имело толщину не менее 3 мм и ширину 6-8 см при использовании материалов на эпоксидной основе, при использовании средства Masterseal 590 толщина должна быть более 10 мм. рис. 2.

Рисунок 2. Герметизация пакера, установленного на
поверхности и трещины при использовании
соответствующего средства.

Нанесение недостаточного количества состава/шпатлевки приведет к утечкам при инъекции под давлением.

Подача смолы самотеком со смолой – без пакеров

В случае наличия горизонтальных трещин (например, на плите перекрытия или стяжке) в качестве практически обоснованного решения по ремонту можно применить подачу самотеком. Следует учитывать, что этот метод не обеспечивает долговечного ремонта конструкции в случае ухудшения состояния бетона по причине карбонизации, коррозии и химического воздействия.
В случае малой прочности бетона / очень слабого подстилающего слоя, необходимо расшить трещину в форме V-образной канавки вдоль трещины, рис. 3.

Рисунок 3. V-образная канавка вдоль трещины

Необходимо устранить все препятствия, мешающие проникновению состава.
Удалите всю грязь, смазку, масло, окрасочные материалы, имеющиеся в трещине. При помощи металлической щетки, ручных точильных камней или пескоструйной обработки удалите неплотно прилегающие к поверхности трещины частицы и при помощи не содержащего масла сжатого воздуха удалите пыль.
Перед нанесением смолы дайте трещине и окружающей поверхности просохнуть не менее 24 часов. Влага в трещинах и бетонных порах может препятствовать проникновению средства для ремонта, т.к. MasterInject 1360 отличается очень низкой вязкостью и не способен вытеснить воду при подаче самотеком.

Подача самотеком со смолой – с использованием анкеров

При наличие широких (более 5 мм) трещин в бетонных полах для сохранения целостности структуры бетонного пола можно использовать металлические анкеры.
Необходимо устроить штрабы в основании перпендикулярно линии трещины на глубину 1 – 3 см и на длину на 0,5 – 1 мм больше длины анкеров. Очистите трещины и штрабы для установки анкеров пылесосом, чтобы устранить все слабозакрепленные частицы для лучшего проникновения состава. При помощи металлической щетки, ручных точильных камней или пескоструйной обработки удалите неплотно прилегающие к поверхности трещины частицы и при помощи не содержащего масла сжатого воздуха удалите пыль. Затем тщательно установите анкеры в каналы, рис.4.

Рисунок 4. Установка стяжек в каналы, открытые в трещинах

Перемешивание

Состав MasterInject 1360 предназначен для инъектирования с помощью однокомпонентных и 2-компонентных иъекционных насосов. Материал поставляется в виде двух отдельных компонентов, в
необходимых количествах, готовых для применения в соотношении по объему примерно 3:1 (A : B). Для использования состава вручную до 1000 мл убедитесь в том, что материал может быть полностью использован до начала отверждения. Если материал после перемешивания перелит в стальную емкость, через некоторое время он начинает очень быстро реагировать и выделять тепло. Учитывайте это свойство и не допускайте хранения смолы в состоянии в стальной емкости.
Добавьте компонент B к компоненту A в нужном соотношении, примерно 3:1 (A : B) и интенсивно перемешивайте их примерно 1 минуту инструментом, предназначенным для смешения полимерных составов. Необходимо получить однородную смесь, прожилки не должны быть видны.

Инъектирование

Инъектирование через пакеры

Перед инъектированием необходимо проверить герметичность подгонки и затяжки, а также пропускную способность пакеров.
Оборудование и контейнеры должны быть сухими.
Осуществите инъектирование приготовленного средства MasterInject 1360 при помощи соответствующего инъекционного оборудования под низким давлением в случае использования наклеиваемых пакеров. При использовании наклеиваемых пакеров можно применять методики инъекции под низким и под высоким давлением.
В случае наличия вертикальных трещин или трещин, проходящих по диагонали вверх, инъекция осуществляется вертикально снизу вверх. Начиная с самого нижнего пакера, осуществляйте инъекцию состава MasterInject 1360, пока состав не начнет выходить из следующего пакера с открытым клапаном.
Продолжайте эту процедуру по секциям, переходя от пакера к пакеру, вплоть до самого верхнего пакера.
В случае наличия горизонтальных трещин инъектирование осуществляется в одном направлении с одного конца трещины до другого. Проводите инъектирование состава MasterInject 1360 до тех пор, пока средство не начнет выходить из следующего пакера.
Продолжайте эту процедуру по секциям до пакера, расположенного на другом конце трещины.
В целях обеспечения необходимой монолитности конструкции с трещиной убедитесь в том, что трещина заполнена полностью без каких-либо пустот/ разрывов.
После завершения инъектирования, пакеры можно удалить и заполнить отверстия средством MasterSeal 590 или соответствующим ремонтным составом MasterEmaco или эпоксидным раствором MasterBrace/MasterFlow.

Подача самотеком со смолой

Начинайте нанесение сразу как только материал будет готов после надлежащего смешения. Это – обязательное условие для обеспечения возможности более длительного времени жизни с целью

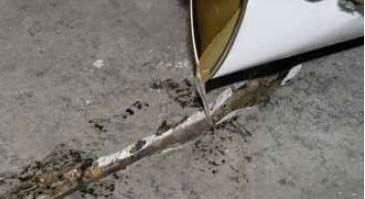

обеспечения лучшего проникновения. Залейте смешанный состав MasterInject 1360 в V- образную штрабу на месте трещины. Дайте смоле проникнуть в трещину и продолжайте заполнять трещины до тех пор, пока они больше не смогут вмещать смолу, рис. 5.

Рисунок 5. Заливка MasterInject 1360 непосредственно в V-
образную штрабу на трещине

Через 24 часа визуально проверьте трещины на наличие возможных дефектов на ее поверхности. При наличии неровной поверхности на месте трещины по причине разной степени проникновения смолы используйте соответствующий эпоксидный состав из серии MasterBrace/MasterFlow для ее выравнивания.

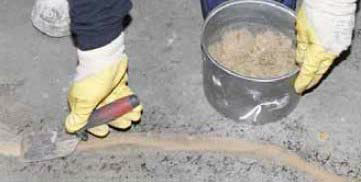

В случае отсутствия готового материала для герметизации на месте, приготовьте смесь, используя MasterInject 1360 и сухого чистого кварцевого песка и заполните штрабу этой смесью, рис.6.

Рисунок 6. Выравнивание поверхности и трещин при
помощи средства MasterInject /MasterFlow.

Обработка и очистка

Инструменты и миксер необходимо очистить соответствующими растворителями непосредственно после использования.
Отвердевший материал можно удалять только механически.

Отверждение

Полное отвердение достигается через 7 дней после нанесения, при постоянной температуре 23 ºC.

Время работы

Примерно 120 минут при 23 ºC, (Измеряется использованием 100 мл смешанной смолы. При бóльших объемах срок хранения приготовленного материала сокращается).
